圓柱滾子軸承，顧名思義，是指滾動體是圓柱滾子的向心滾動軸承。圓柱滾子軸承屬于分離型軸承，安裝與拆卸非常方便。圓柱滾子軸承能承受較大的徑向負荷并適合在高速運轉場合下使用。根據裝用滾動體的列數不同，圓柱滾子軸承可以分為單列、雙列和多列圓柱滾子軸承等不同結構。不同結構的圓柱滾子軸承還表現在擋邊的位置設計方面。其中常用的圓柱滾子軸承有以下幾種形式。
1. 單列圓柱滾子軸承
單列圓柱滾子軸承是可分離軸承，便于安裝和拆卸，兩個套圈都可以采用緊配合，修正的滾子和滾道之間的接觸線可以減小應力集中。單列圓柱滾子軸承有N、NU、NJ、NF、NUP、NFP、NH（NJ+HJ）型。
N型軸承的外圈無擋邊，內圈的兩側有擋邊，可以允許軸相對軸承座之間在軸向兩個方向上的位移。NU型的軸承外圈兩側有擋邊，內圈無擋邊，也可以允許軸相對軸承座之間在軸向兩個方向上的位移。因此，該類結構適合作為游動端軸承使用。
NJ型軸承的外圈兩側有擋邊，內圈單側有擋邊，可以承受一定量的單向軸向負荷。NF型的外圈單側有擋邊，內圈兩側有擋邊，也可承受一定量的單向軸向負荷。因此，該類結構適合用作單方向的軸向定位軸承。
NUP型軸承的外圈兩側有擋邊，內圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈，可以承受一定量的雙向軸向負荷。NFP型軸承的外圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈，內圈兩側有擋邊，也可以承受一定量的雙向軸向負荷。該類結構軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此，適合于作為固定端軸承使用。
NH型軸承是NJ型軸承與HJ型斜擋圈組合后的結構。由于NUP型軸承的內圈較短，加上平擋圈不是固定的，使用不方便，而NH型軸承可以利用NJ型軸承整個內圈的寬度，與軸保持更緊密的配合。而且NH型軸承在安裝和拆卸更方便。NH型軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此，NH型軸承適合作為固定端軸承使用。

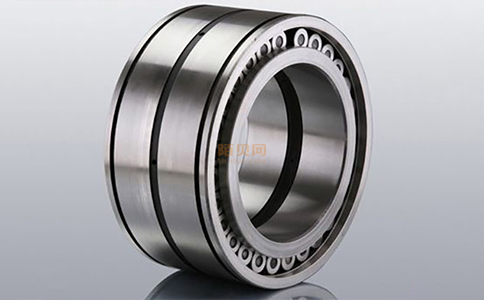

2. 雙列圓柱滾子軸承
雙列圓柱滾子軸承有圓柱形內孔和圓錐形內孔（軸承后置代號加K）兩種結構，具有結構緊湊、剛性大、承載能力大、受負荷后變形小等優點，特別適用于機床主軸支承。圓錐形內孔還可以起到微量調整游隙的作用，且可以簡化定位裝置結構，方便安裝拆卸。常用的雙列圓柱滾子軸承有NN、NNU、NNF型。
NN型軸承的外圈無擋邊，內圈兩側有擋邊中間有中擋邊，可以允許軸相對軸承座之間在軸向產生兩個方向的位移。NNU型軸承的外圈兩側有擋邊中間有中擋邊，內圈無擋邊?？梢栽试S軸相對軸承座之間在軸向產生兩個方向的位移。因此，此類結構適于作游動端軸承。
NNF型軸承是雙列滿裝圓柱滾子軸承，為一個帶中擋邊外圈，兩個有雙擋邊內圈的結構型式。滾子由內圈的擋邊引導，兩個內圈用緊固圈固定在一起。該結構除了可以承受很大的徑向載荷和軸向載荷，還可以承受傾覆力矩，因此，常用作固定端軸承使用。
NNF型軸承兩側采用接觸式密封。軸承內填有潤滑脂，在使用工況較好的情況下，帶有密封的NNF軸承無需進行保養，若軸承長期處于水汽或污染環境，且為中、高速運轉時，可通過外圈上的潤滑油槽和潤滑油孔對軸承進行補充潤滑。
3. 四列圓柱滾子軸承
四列圓柱滾子軸承主要用于冷、熱軋機、開坯機等軋鋼機機械上，可分為FC和FCD型。
FC型軸承由兩個外圈和一個內圈組成，每個外圈的兩側有擋邊中間有中擋邊，內圈無擋邊。FCD型軸承實際上是由兩個NN型軸承組合而成。FC型和FCD型軸承可以允許軸相對軸承座之間在軸向產生兩個方向的位移。因此，此類結構適于作游動端軸承。
