軸承的標準基本尺寸介紹

2023-02-15 16:50:03 分類：軸承知識

摘要：軸承基本尺寸軸承知識 內徑軸承尺寸倒角尺寸制造業

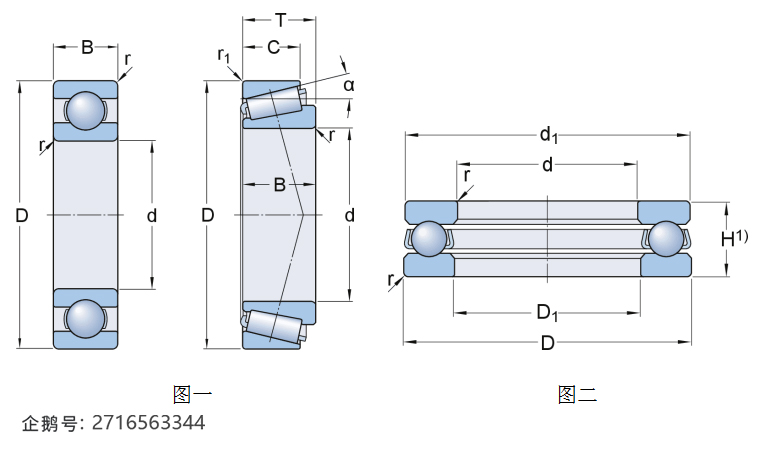

基本尺寸是軸承的主要尺寸（圖一和圖二）。

其中包括：內徑 (d)、外徑 (D)、寬度或高度（B、C、T 或 H）、倒角尺寸 (r)

一、公制軸承的基本尺寸已在 ISO 內標準化總方案：
ISO 15 標準，用于向心滾動軸承，但帶座軸承、某些滾針軸承和圓錐滾子軸承不包括在內
ISO 104 標準，適用于推力軸承

ISO 355 標準，用于圓錐滾子軸承

大部分滾動軸承符合 ISO 標準尺寸，這是可實現互換的前提條件。

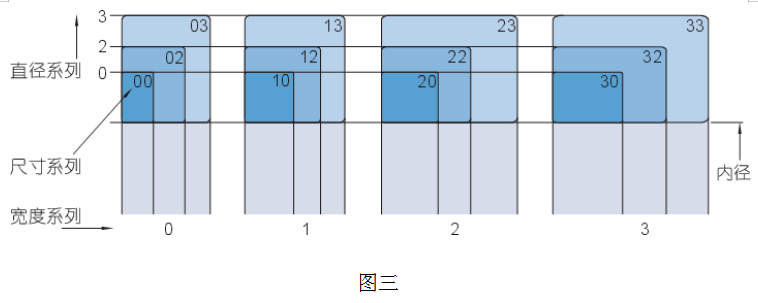

針對徑向軸承的 ISO 通用方案為每個標準內徑提供了若干個標準外徑系列。它們被稱為直徑系列，并以 7、8、9、0、1、2、3 和 4 進行編號（按外徑增加排序）。在每個直徑系列中，存在不同的寬度系列（8、0、1、2、3、4、5 和 6，按寬度增加排序）。圖三顯示直徑系列 0、2 和 3 以及寬度系列 0、1、2 和 3。

對于推力軸承，使用高度系列替代寬度系列。高度系列以 7、9、1 和 2 進行編號。

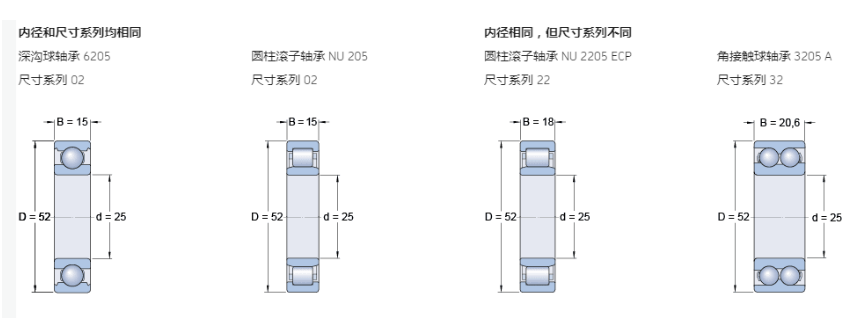

如內徑和尺寸系列相同，符合 ISO 通用方案的軸承擁有相同的基本尺寸（圖四）。否則，其基本尺寸則不同。

圖四

二、英制軸承

除了符合 ISO 尺寸的軸承外，SKF 還提供全系列的軸承，其英制尺寸符合美國和英國標準。下一課我們來講軸承型號如何來表示，歡迎大家關注和收藏。更多軸承知識和軸承新聞，請登錄“陌貝網”進行查看
