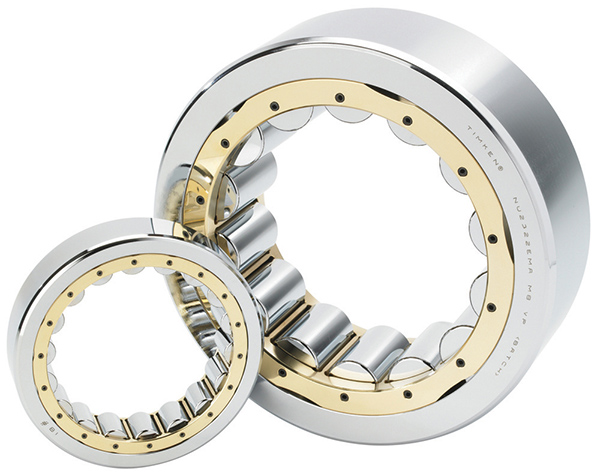

圓柱滾子與滾道為線接觸軸承。 內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。一般使用鋼板沖壓保持架，或銅合金車制實體保持架。但也有一部分使用聚酰胺成形保持架。
產品特征
圓柱滾子與滾道呈線接觸，徑向載荷能力大。既適用于承受重載荷與沖擊載荷，也適用于高速旋轉。
圓柱滾子軸承滾道及滾動體呈幾何形狀。經改進設計后，具有較高的承載能力，擋邊和滾子端面的新型結構設計，不僅提高了軸承的軸向承載能力，同時改善了滾子端面與擋邊接觸區域的潤滑條件，提高了軸承的使用性能。
精度等級圓柱滾子軸承根據精度等級可分P6，P5,P4，P2.精度等級從低依次到高排序。
高負荷容量圓柱滾子軸承的結構和特點：在滾子之間設計了用樹脂材料制成的隔圈，可以防止?jié)L子彼此間接觸。并且在互相獨立分離的隔圈上，由于伴隨滾子離合聚散產生的張力不起作用，所以可以使厚度變薄，從而可增加滾子的尺寸和個數。
高負荷容量圓柱滾子軸承具有以下幾個優點：
1、長壽命化滾子的尺寸和個數達到最佳，使負荷能力增加，軸承額定壽命是原來尺寸沒變的帶保持架的軸承的額定壽命的1.5倍以上。
2、高速化防止在滿裝滾子軸承內發生滾子相互間接觸，最好使隔圈的形狀及引導方法達到最佳化，實現了與帶保持架的軸承同等的容許旋轉速度和耐擦傷性。
3、操作性即使去掉內圈而不使?jié)L子脫落，可以分別安裝內圈和外圈組件，能使往機器上安裝更容易。
