軸承后綴字母含義——SKF鎖緊螺姆

2023-01-30 16:41:38 分類：軸承知識

摘要：軸承 SKF 鎖緊螺拇軸承類型工業 互聯網 知識

鎖緊螺母用于將軸承鎖定在軸上。此外，還可用于將帶有圓錐孔的軸承安裝到圓錐軸頸和緊定套上，以及將軸承從退卸套上拆卸下來。鎖緊螺母也經常用來鎖緊齒輪、皮帶輪及其他機械部件。

鎖緊螺母必須通過以下方式緊固，以防止意外松動：

與軸上的鍵槽或緊定套的鎖緊槽結合的鎖緊裝置；
或內置在螺母中的鎖緊裝置；
SKF 鎖定螺母可采用多種方法將螺母固定在軸上。此處列出的鎖定螺母屬于 SKF 基本產品?？筛鶕?jù)要求提供其他鎖定方法的鎖定螺母。如需了解更多信息，請與陌貝網聯系。

SKF 工業鎖定螺母
需要鍵槽
帶內置鎖定

SKF 精密鎖定螺母
帶內置鎖定
由于不需要鍵槽，帶有內置式鎖緊裝置的鎖定螺母可以降低軸加工成本。另也不需要單獨的鎖緊裝置，因此安裝更快、更容易。但是，需要多加留意這些鎖定螺母的擰松扭矩。

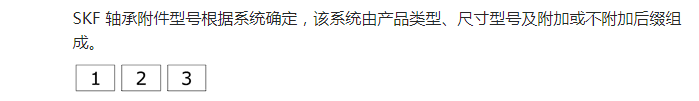

今天我們主要來了解和學習一下SKF鎖緊螺姆前、后綴字母的含義，不同品牌，后綴含義也略有差別，這里以SKF品牌的退卸套為例。

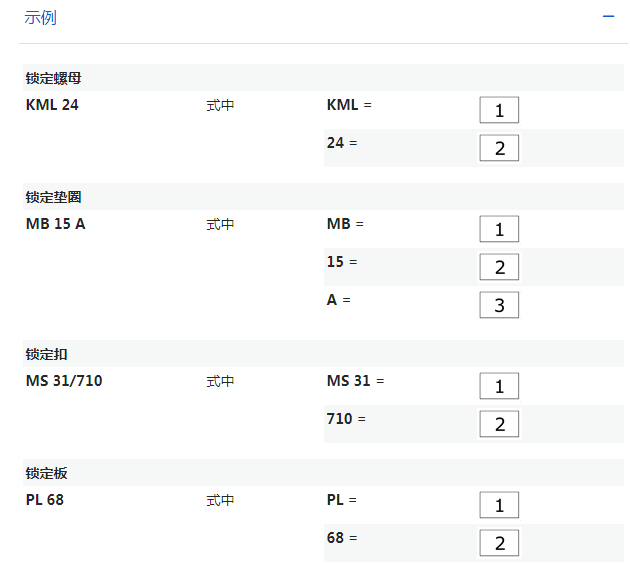

一、帶鎖定墊圈、鎖定扣或鎖定板的鎖定螺母示例及應用選擇如下所示

1、產品類型
1)AN 鎖定螺母尺寸符合 ANSI 標準，常規系列
2)HM 帶梯形螺紋的鎖定螺母
3)HME 外徑帶凹槽的 HM 鎖定螺母
4)HML HM 鎖定螺母，輕型系列
5)HMLL 截面高度較低的 HML 鎖定螺母
6)KM 鎖定螺母尺寸符合 ISO 標準
7)KML 截面高度較低的鎖定螺母
8)N 鎖定螺母，尺寸符合 ANSI 標準
9)N 鎖定螺母有兩個系列： N 00 常規系列和 N 000 低高度系列
10)MB 鎖定墊圈，尺寸符合 ISO 標準或適用于 KM 鎖定螺母
11)MBL 鎖定墊圈，尺寸符合 ISO 標準或適用于 KML 鎖定螺母
12)MS 30 鎖定扣，尺寸符合 ISO 標準或適用于 HM 30 鎖定螺母
13)MS 31 鎖定扣，尺寸符合 ISO 標準或適用于 HM 31 鎖定螺母
14)PL 鎖定板，尺寸符合 ANSI 標準
15)W 鎖定墊圈，尺寸符合 ANSI 標準
16)W 鎖定墊圈有兩個系列： W 00 常規系列（AN 和 N）鎖定螺母，W 000 低高度系列（N 0）鎖定螺母，無軸向舌片

2、尺寸標號
用于公制尺寸
1）0 10 mm 螺紋直徑
2）1 12 mm 螺紋直徑
3）2 15 mm 螺紋直徑
4）3 17 mm 螺紋直徑
5）4至96 （×5） 20 mm 螺紋直徑至（×5） 480 mm 螺紋直徑
6）/500至/1120 500 mm 螺紋直徑至1120 mm 螺紋直徑

英制尺寸
1）0 0.391 in. 螺紋直徑
2）1 0.469 in. 螺紋直徑
3）2 0.586 in. 螺紋直徑
4）3 0.664 in. 螺紋直徑
5）4至96 0.781 in. 螺紋直徑至18.894 in. 螺紋直徑
500至950 19.682 in. 螺紋直徑至37.410 in. 螺紋直徑

3、后綴
B 惠氏螺紋
T 梯形螺紋
A 已為 MB 鎖定墊圈增加板厚度

二、帶整體鎖定的鎖定螺母
帶整體鎖定的鎖定螺母的示例和適用選項如下所示

1、產品類型
KMFE 鎖定螺母帶有整體式鎖定螺釘，接觸面設計用于 CARB 圓環滾子軸承、密封球面滾子軸承和密封自調心球軸承
KMK 帶內置鎖定裝置的鎖定螺母

2、尺寸標號
1）0 10 mm 螺紋直徑
2）1 12 mm 螺紋直徑
3）2 15 mm 螺紋直徑
4）3 17 mm 螺紋直徑
5）4至40 （×5） 20 mm 螺紋直徑至（×5） 200 mm 螺紋直徑

3、后綴（僅適用于 KMFE 鎖定螺母）
H 接觸直徑更大
L 接觸直徑更小

以上就是SKF鎖緊螺姆最常見的前綴和后綴字母含義，之后陌貝網也對不同品牌、不同類型的軸承后綴含義進行詳細講解，也希望大家關注與點贊支持一下~
